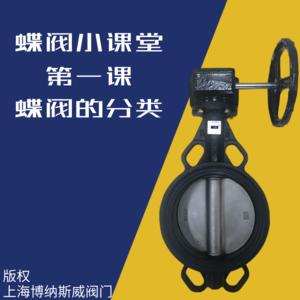

蝶閥的分類

上海博納斯威閥門蝶閥小課堂**課

蝶閥的型號以及分類

一、按照轉動裝置分類

1.手柄（建議DN150以下使用）原因是DN150以上要看臂力

2.渦輪傳動

3.電動執行機構

4.氣動執行機構

二按照材質分類

1.鑄鐵 2.球墨鑄鐵 3.鑄鋼 4.不銹鋼 5.鋁青銅

確認自己需要的材質

鑄鐵是指HT也就是灰口鑄鐵特性是成本低

球墨鑄鐵是指QT 特性是他具有比HT鑄鐵更好的強度

鑄鋼是指WCB他具有的特性在于耐高溫可達450攝氏度 可承受的壓力更大

不銹鋼具有極好的耐腐蝕性能可用于醫藥等高衛生要求系統中使用

鋁青銅廣泛用于石油天然氣船舶行業

按照定律 高溫高壓選鑄鋼 常溫差壓選鑄鐵或球墨鑄鐵

高衛生要求選擇不銹鋼

三、按照連接方式分類

1、對夾式 2.法蘭式 3.焊接 4.溝槽

選定了材質那就應該去看鏈接方式按照我國現有技術

對夾就是指兩片法蘭中夾著閥體

法蘭式可以理解為對夾蝶閥跟兩片法蘭的合體

焊接式就是以焊接的方式鏈接閥門

溝槽式是指消防系統上用溝槽卡箍連接的閥門

四.按照密封面分類

1.軟密封 2.硬密封

軟密封是指閥體與閥板之間的密封材質為軟型材質如丁青膠、三元乙丙膠、四氟橡膠等等

硬密是指閥體與閥板之間的密封材質為硬型材質如鑄鋼、不銹鋼等

五.按照結構形式分類

1.中線結構 2.單偏心結構3.雙偏心結構 4.三偏心結構

中線結構特征為閥桿軸心閥板中心在同一條直線上，結構簡單制造簡單也是我們最常用的結構

單偏心結構特性為閥桿軸心偏離了蝶閥中心、從而讓蝶板上下不能成為回轉軸心、分散、減輕閥板上下端與閥座擠壓過度

雙偏心結構其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座。是單偏心的升級版

三偏心結構是屬于先進的蝶閥結構、為了適應需求進行第三次偏心。耐熱性能以及密封程度進一步提升。

六.按照壓力等級來分類

真空蝶閥（使用壓力低于大氣壓）

低壓蝶閥（公稱壓力低于1.6Mpa）

中壓蝶閥（公稱壓力低于6.4Mpa）

高壓蝶閥（公稱壓力低于80Mpa）

以上是蝶閥的分類。版權為上海博納斯威閥門有限公司所有
